H séria – hladký hriadeľ s nábojom

Kvalita DIN 5

Tolerancia šírky ozubenia: e25
Priame ozubenie
Cementované a brúsené ozubenie

Popis

Parametre

Rozmery

Konfigurátor

3D modely

Na stiahnutie

Dotaz na produkt

Kvalita DIN 5

Tolerancia šírky ozubenia: e25
Priame ozubenie
Cementované a brúsené ozubenie

Maximálny prípustný krútiaci moment pastorku so zubovou spojkou je udávaný pre rýchlosť 1,5 m/s a pri:

dodržaní riadneho mazania (automatický mazací systém alebo každodenné manuálne mazanie),
bezpečnosti proti únavovému zlomu SF ≥ 1,4,
koeficiente bezpečnosti v dotyku SH ≥ 1,
koeficiente bezpečnosti aplikácie SB = 1,
dodržaní životnosti 20 000 hodín.

Pri vyšších rýchlostiach je maximálny prípustný krútiaci moment nižší. Je nutné zvýšenie koeficientu bezpečnosti aplikácie. Vôľa prevodu je závislá na osových vzdialenostiach.

PASTOROK			HREBEŇ
			Kvalita	Q4	Q5H	Q5		Q6	Q6M	Q8H	Q8	Q9	Q10
			Materiál	Uhlíková oceľ	Legovaná oceľ		Uhlíková oceľ	Uhlíková oceľ	Uhlíková oceľ	Kalená popúšťaná oceľ	Uhlíková oceľ	Nerezová oceľ	Uhlíková oceľ
			Tepelná úprava	Indukčné kalenie	Cementovaná oceľ		Indukčné kalenie	Indukčné kalenie	Indukčné kalenie	Kalené a popúšťané	Normalizačné žíhanie	Rozpúšťacie žíhanie	Indukčné kalenie
Modul	_z(1)	_dw(5)	Maximálna posuvná sila a krútiaci moment
2	15	31,50	F_2T⁽⁸⁾(N)		5,333	5,333		5,333	5,333		1,000	667	2,000
	15	31,50	T_2B⁽⁹⁾(Nm)		80	80		80	80		15	10	30
	21	42	F_2T⁽⁸⁾(N)		7,857	7,857		7,142	7,142	1,429	952	476	2,381
	21	42	T_2B⁽⁹⁾(Nm)		165	165		150	150	30	20	10	50
	32	64	F_2T⁽⁸⁾(N)		8,750	8,750		7,188	7,188	2,656	1,719	781	2,188
	32	64	T_2B⁽⁹⁾(Nm)		280	280		230	230	85	55	25	70
3	21	63	F_2T⁽⁸⁾(N)		15,238	15,238		13,492	13,492	3,333	2,063	1,111	6,190
3	21	63	T_2B⁽⁹⁾(Nm)		480	480		425	425	105	65	35	195
4	17	68	F_2T⁽⁸⁾(N)		20,000		20,000	19,559	19,559	10,294	4,559	2,059	7,647
	17	68	T_2B⁽⁹⁾(Nm)		680		680	665	665	350	155	70	260
	30	120	F_2T⁽⁸⁾(N)		29,667		25,500	25,083	25,083	16,667	7,333	2,167	11,167
	30	120	T_2B⁽⁹⁾(Nm)		1,780		1,530	1,505	1,505	1,000	440	130	670
5	13	70	F_2T⁽⁸⁾(N)	28,615	28,615		28,615	28,154	28,154		5,385	2,769	16,615
	13	70	T_2B⁽⁹⁾(Nm)	930	930		930	915	915		175	90	540
	15	80	F_2T⁽⁸⁾(N)	34,000	34,000		34,000	33,467	33,467		7,067	3,200	22,800
	15	80	T_2B⁽⁹⁾(Nm)	1,275	1,275		1,275	1,255	1,255		265	120	855
6	13	84	F_2T⁽⁸⁾(N)	42,051	42,051		42,051	41,667	41,667		10,256	4,231	31,667
6	13	84	T_2B⁽⁹⁾(Nm)	1,640	1,640		1,640	1,625	1,625		400	165	1,235

Navigace:
DIN 5

Kvalita DIN 5

Tolerancia šírky ozubenia: e25
Priame ozubenie
Cementované a brúsené ozubenie

H02

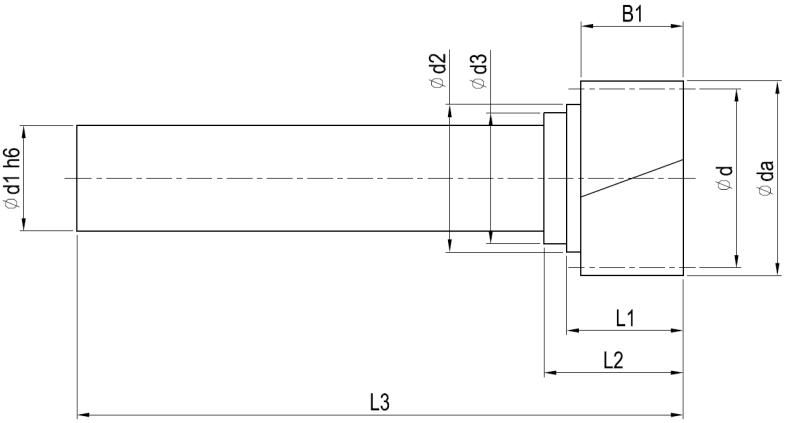

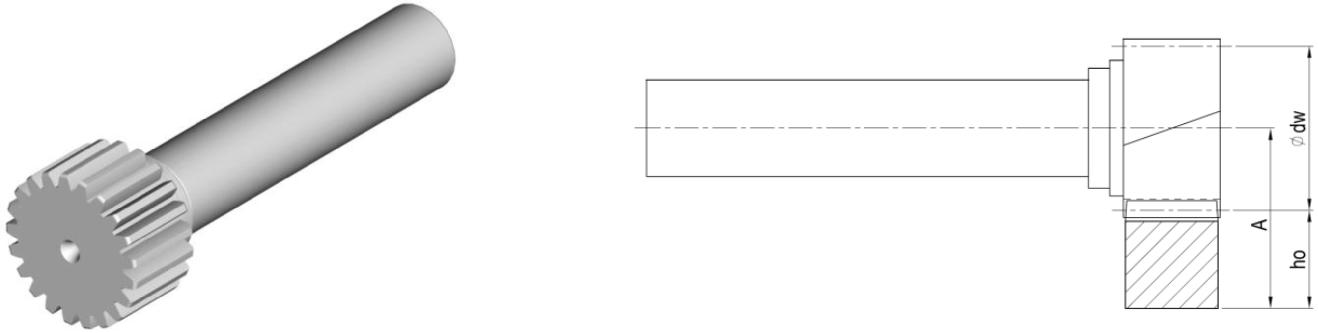

Modul	_z(1)	_x(2)	_da(3)	_d(4)	_dw(5)	d1 _h6	d2	d3	B1	L1	L2	L3	_L(6)	Označenie
2	15	0,375	35,5	30	31,5	20	24	-	25	31	-	105	94,248	H02115D20
	21	0	46	42	42	25	35	31	25	28,5	34	148	131,947	H02121D25
	32	0	68	64	64	25	38	31	25	28,5	34	148	201,062	H02132D25
	32	0	68	64	64	28	42	36	25	33	38,5	180	201,062	H02132D28
	32	0	68	64	64	36	48	-	25	32,5	-	203	201,062	H02132D36
3	21	0	69	63	63	25	31	-	30	36,5	-	150	197,92	H03121D25
	21	0	69	63	63	28	42	36	30	35,5	41	183	197,92	H03121D28
	21	0	69	63	63	36	48	-	30	37,5	-	208	197,92	H03121D36
4	17	0	76	68	68	28	36	-	40	46	-	188	213,628	H04117D28
	17	0	76	68	68	36	48	-	40	42,5	-	213	213,628	H04117D36
	17	0	76	68	68	48	57	-	40	43,5	-	240	213,628	H04117D48
	30	0	128	120	120	48	57	-	40	43,5	-	240	376,991	H04130D48
5	13	0,5	80	65	70	48	57	-	50	53,5	-	250	204,204	H05113D48
5	15	0,5	90	75	80	60	68	-	50	55	-	275	235,619	H05115D60
6	13	0,5	96	78	84	60	68	-	60	65	-	285	245,044	H06113D60

115D20 , H02121D25 , H02132D25 , H02132D28 , H02132D36 , H03121D25 , H03121D28 , H03121D36 , H04117D28 , H04117D36 , H04117D48 , H04130D48 , H05113D48 , H05115D60 , H06113D60

Kvalita DIN 5

Tolerancia šírky ozubenia: e25
Priame ozubenie
Cementované a brúsené ozubenie

Modul	_z(1)	_x(2)	_da(3)	_d(4)	_dw(5)	d1 _h6	d2	d3	B1	L1	L2	L3	_L(6)	Označenie
2	15	0,375	35,5	30	31,5	20	24	-	25	31	-	105	94,248	H02115D20
	21	0	46	42	42	25	35	31	25	28,5	34	148	131,947	H02121D25
	32	0	68	64	64	25	38	31	25	28,5	34	148	201,062	H02132D25
	32	0	68	64	64	28	42	36	25	33	38,5	180	201,062	H02132D28
	32	0	68	64	64	36	48	-	25	32,5	-	203	201,062	H02132D36
3	21	0	69	63	63	25	31	-	30	36,5	-	150	197,92	H03121D25
	21	0	69	63	63	28	42	36	30	35,5	41	183	197,92	H03121D28
	21	0	69	63	63	36	48	-	30	37,5	-	208	197,92	H03121D36
4	17	0	76	68	68	28	36	-	40	46	-	188	213,628	H04117D28
	17	0	76	68	68	36	48	-	40	42,5	-	213	213,628	H04117D36
	17	0	76	68	68	48	57	-	40	43,5	-	240	213,628	H04117D48
	30	0	128	120	120	48	57	-	40	43,5	-	240	376,991	H04130D48
5	13	0,5	80	65	70	48	57	-	50	53,5	-	250	204,204	H05113D48
5	15	0,5	90	75	80	60	68	-	50	55	-	275	235,619	H05115D60
6	13	0,5	96	78	84	60	68	-	60	65	-	285	245,044	H06113D60

H02115D20 , H02121D25 , H02132D25 , H02132D28 , H02132D36 , H03121D25 , H03121D28 , H03121D36 , H04117D28 , H04117D36 , H04117D48 , H04130D48 , H05113D48 , H05115D60 , H06113D60
